新闻资讯

压敏胶粘带 180度剥离强度试验方法 GB/T 2792-1998

压敏胶粘带 180度剥离强度试验方法 GB/T 2792-1998
压敏胶粘带 180度剥离强度试验方法 GB/T 2792-1998

是胶带剥离强度测量的其中一种方法,按国标要求测量;也可以为 BOPP胶带、布基胶带、牛皮纸胶带、美纹纸胶带、纤维胶带、PVC胶带、PE泡棉胶带、警示胶带、地毯胶带、电工胶带、保护膜纸胶、缠绕膜胶带、封箱胶带、模块胶带等、普通胶带、特种胶带、低温胶带、常温胶带、高温胶带、单面胶带和双面胶带等胶带测量它们的剥离强度或剥离力。

等效采用JISZ0237-1991《压敏胶粘带试验方法》中第 8部分:1800粘接力试验方法。 1、本标准与JISZ0237中的第 8部分的不同处: (1)JISZ0237中规定试验板的材质是SUS304,即国内牌号 OCr18Ni9。而本标准规定试验板的材

质为OCr18Ni9或 1Cr18Ni9Ti,

(2)JISZ0237中没有明确规定双面压敏胶粘带试样的制备。

2、对GB/T2792-1981主要修订内容: (D 增加了双面压敏胶粘带的试样制备及试验。

(2)增加了对试验板的材质规定。

(3)增加了试验板表面的处理规定及试验前试验板的清洗。

(4)压辊包钮橡胶的硬度(邵尔 A型)从 60。士5。改为800士50,

GB/T 2792-1998
压敏胶粘带 180”剥离强度试验方法

1 范围

本标准适用于单、双面压敏胶粘带与不锈钢板 1800剥离强度的测定,也适用于与其他材料,如 PVC,ABS,PE等。

2 引用标准

下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均 为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T3280-1992 不锈钢冷轧钢板 ]B/T7499-1994 耐水砂纸

定义

本标准采用下列定义:

剥离强度 peelstrength

在规定的剥离条件下,使胶接试样分离时单位宽度所能承受的载荷。用 kN/m表示。

试验装置

4.1 压辊(如图 1所示)

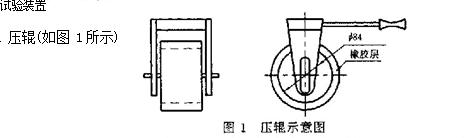

图 1 压辊示意图

4.1,压辊是用橡胶包覆的直径(不包括橡胶层)约84mm,宽度约45mm的钢轮子。 4.1-2 包援橡胶硬度(X尔 A型)为800士50,.厚度约 6mm,

4.1.3 压辊的质量为2000g士50g,

4.2 试验机



  1. 拉力试验机应使试样的破坏负载在满标负荷的 15%^85%之间。力值示值误差不应大于 i%. 试验机以下降速度300mm/min士10mm/min连续剥离。

  1. 拉力试验机应附有能自动记录剥离负荷的绘图装置。
1

GB/T 2792- 1998

5 试样


  1. 胶粘带:胶粘带宽度为20mm士1mm,25mm士1mm两种,长度约200mm

  1. 试验板(见图2):试验板长度为125mm士1mm,宽度为50mm士1mm,厚度1.5-2.0mm,试验

板材质为GB/T 3280规定的OCr18Ni9或1Cr18Ni9Ti"。试验板表面用JB/T 7499-1994规定的粒度 为P280的耐水砂纸,先沿横向轻轻打磨,在整个板面上磨出轻度痕迹,再沿纵向均匀打磨,除去这些痕 迹。试验板使用次数频繁及长期没有使用后,应再打磨后使用。试验板表面有永久性污染或伤痕时,应

及时更换。

试验板如使用 PVC,ABS,PE材料时,其材质及表面情况可在试验报告中说明。




图 2 试验板示意图

5.3 清洗剂和擦拭材料 5.3.1 清洗剂:环己烷、汽油、乙醇、异丙醇、甲苯等适用的试剂级或无残留物的工业级以上溶剂

5.3.2 擦洗材料:脱脂纱布、漂布、无纺布等在使用中没有短纤维掉落的柔软织物,并且不含有可溶于 上述溶剂的物质。

6 状态调节和试验环境


  1. 状态调节:制备试样前,试样卷(片)、试板应在温度为23C土2'C,相对湿度为65%士5%条件下放

置Zh以上。


  1. 试验室温度为 23C士2C,相对湿度为“%士5%,

了试验步骤

了.1 用擦拭材料沾清洗剂擦拭试验板,然后用干净的脱脂纱布将其擦干,如此反复清洗三次以上,直至 板的工作面经目视检查达到清洁为止。清洗后,不得用手和其他物体接触板的工作面。


  1. 用精度不低于 0.05mm的量具测量胶带的宽度。

  1. 在制备试祥前,先撕去外面的 3-5层的胶粘带,然后再取 200mm以上的胶粘带(胶粘带粘合面

不能接触手或其他物质)。并把胶粘带与清洗后的试验板粘接。在试验板的另一端下面放置一条长约

200mm、宽40mm的涤纶膜或其他材料,然后用压辊在自重下以约 300mm/min的速度在试样上来回 滚压三次(试样与试验板粘合处不允许有气泡存在)。

7.4 试样制备后应在试验环境下停放20^40min后进行试验。

了.5 将试样自由端对折 1800,并从试板上剥开粘合面25mm 把试样自由端和试验板分别夹在上、下 夹持器上。应使剥离面与试验机力线保持一致。试验机以300mm/min士10mm/min下降速度连续剥 离,并有自动记录仪绘出剥离曲线。

7.6 双面压敏胶粘带与不锈钢板或其他材料粘接时,先撕去双面胶粘带外面的 3^-5层,然后再取 200mm以上胶粘带粘贴在聚醋薄膜上,然后再剥去另一面的隔离纸按第7.3,7.4,7.5规定进行试验。 了.了测定单面压敏胶粘带或双面压敏胶粘带与薄片、薄膜等材料剥离强度时,先将薄片、薄膜等粘贴在 钢板上,然后按第 7.3,7.4,7.5规定进行试验。

采用说明:


11JISZ0237中规定为SUS304钢板

GB/T 2792-1998

试验结果

取值范围

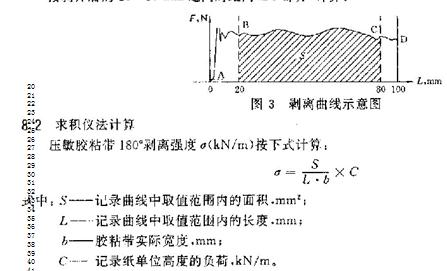

在记录曲线中.曲线 AB,CD部分不计入试验结果(见图 3), 按剥开后的 20-80mm之间的距离(BC部分)计算。



  •

读数法计算

在剥离的取值范围内,每隔20mm读一个数,共读 4个数,求其平均值 代表每一组试祥个数不少于3个,试验结果以剥离强度的算术平均值表示。

试验报告

试验报告包括以下几个部分: a)本标准的编号和名称;

h)试验用压敏胶粘带的说明,包括类型、来源、制造商的牌号、批鱼、批号等; c)被粘材料、表面处理方法;

d)试验板的材质牌号; e)试验环境和试验日期; f)试样制备后停放时间 9)试样的破坏类型; h)试验结果及计算方法;

1)需要报告的试验现象 ;

J)任何可能影响试验结果的与规定步骤不符的情况。
新闻资讯

版权所属东莞市精鼎仪器设备有限公司 未经许可 不许转载 @粤ICP备14009554号-3
地址:东莞市塘厦镇138工业区 服务热线:0769-82070090  传真:0769-87987984}  Email:jingding17@163.com
主营产品:万能材料试验机 纸箱抗压试验机 破裂强度试验机 拉力试验机 剥离强度试验机 抗张试验机 插拔力试验机
